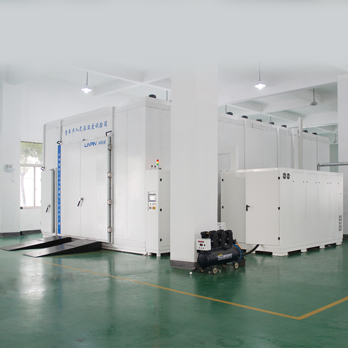

氫燃料電池試驗箱

氫燃料電池試驗箱的性能與配置

• 溫度范圍：-50℃～+100℃【滿足靜態儲存要求】、-40℃~85℃【滿足熱負載要求，最高 150kW 散熱量】
• 濕度范圍：10%~95%RH(10℃~85℃范圍內)【靜態無熱負載】、65℃下，濕度由 10%到 95%的響應時間不超過100min【靜態無熱負載】、溫濕度60℃/90%RH【熱負載 150kW】
• 溫度控制精度：≤±1℃【發動機不運行時】、≤±3℃【發動機運行時，最高150kW散熱量】
• 溫度波動度：≤±0.5℃【空載】、≤±3℃【帶載150KW】
• 溫度均勻度：≤2.0℃【發動機在艙內無散熱時】
• 濕度控制精度：±5%RH 以內【空載】
• 濕度波動度：≤±5%RH【空載】
• 升溫速率：-40℃～+85℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
• 降溫速率：+85℃～-40℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
• 客戶測試產品：試驗產品:金屬燃料電堆發動機+總重量:540kg+電堆功率:150kw
• 外箱材質：優質冷軋鋼板（t=1.0mm），表面靜電噴塑處理
• 內箱材質：不銹鋼板(SUS304-CP 2B 研磨加工)
• 底板材料：防滑不銹鋼板(SUS304)t=3.0mm的焊接。底板承載要求：大于2T/mP2
• 保溫材質：150mm硬質聚氨酯發泡保溫層
• 照明燈：防爆LED燈，具有防濕、防爆、透明、隔熱、不易產生蒸汽結霜等
• 控制器：進口“優易控”品牌溫濕度儀表
• 制冷系統：德國“比澤爾”半封閉風冷/水冷式壓縮機制冷方式
• 溫度傳感器：高精度Pt100 鉑金電阻溫度傳感器
• 濕度傳感器：高精度芬蘭維薩拉“vaisala"電容式濕度傳感器
• 卸壓孔：配備電動壓力平衡裝置，任何情況下保持環境艙內為0～50Pa范圍的微正壓
• 送風機：單吸入多葉片離心式防爆風機，變頻可調
• 安全呼叫系統：箱內設有呼叫系統，突發緊急事件時方便呼叫，可確保里面工作人員在緊急情況下的安全
• 可選配件：泵吸式防爆型氫氣/氧濃度報警系統、煙塵濃度報警、門禁系統、防爆匯壓保護裝置、可視化監控系統等
• 安全保護：壓縮機低壓/過載/高壓報警，氫氣/氧氣/煙塵濃度報警、風機過載、系統異常報警、緊急停止開關、缺水、短路、缺相、超溫等保護
• 電源電壓：AC380V±10% 50Hz
• 總功率：最大負荷容量約270KW、最大電流：480A、氫氣系統功率約138KW、最大電流：240A、空氣系統功率約165KW、最大電流：290A、總空氣開關容量1500A
